N9 固件 DIY教程 (思路流程)

首先对固件结构有个大致了解，固件里面分为cert-sw,kernel,rootfs,cmt,2nd,xloader,secondary,ape-algo等这些部分组成，其中cert-sw,2nd,xloader,secondary每个都有22个部分，一一对应，kernel,rootfs,ape-algo都只有一个，cmt即信号模块由几部分构成。我们一般意义上的DIY即对rootfs部分的修改

这一共近百个block都是以54042E19这样类似的开头，每一个都有严格的校验，再把红叶的帖子贴一下：

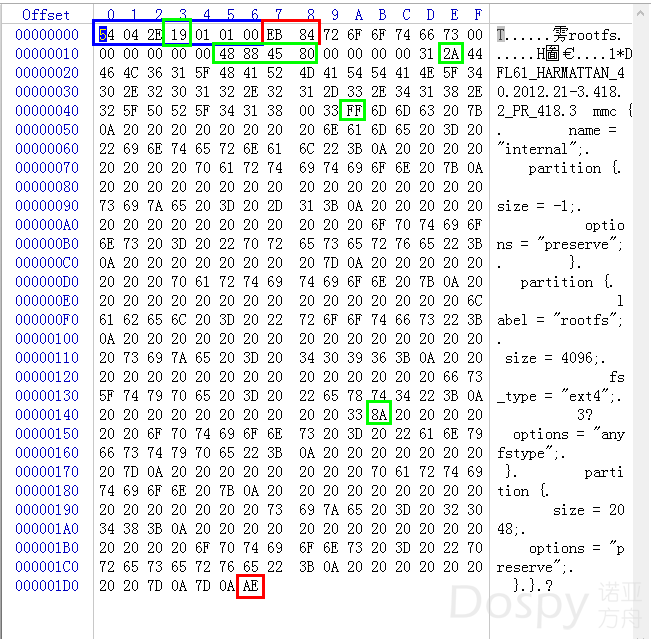

54042E19010100开头,04为后面数据一共分的段数，19为步长,代表在19后的那字节开始向后计数0x19字节,

后边用红色标出的为奇偶位的XOR校验,校验段落为分区表后的文件部分,奇位对应偶位的校验值,偶位对应奇位的校验值,

向后0xC字节为信息记录,后边绿色标出的仍为步长,代表从整个分区表结束后的第一个字节开始,向后计数0x48884580字节，

这部分为正式的系统文件,也是前边奇偶字节所校验的信息段。向后标出的2A仍为步长，0x2A字节过后为33，向后的FF仍为步长，

0xFF字节过后,红色标出的那位为8位校验和的反补,从开头第二位的04开始,一直到这个校验位前边的那字节为止,共0x1D5位

而且22个cert-sw部分几乎对固件里所有位置都校验到了

Nokia这次比较放的开，毕竟是Linux了，即使校验不通过也让你开机

校验不对的只要你文件都对了设备能运行就让你运行了，只不过在开机时显示个警告而已

好了，上面这些是基础，接下来是Ubuntu和Windows合作的过程了，在动手前最好先用winhex打开固件把上面提到的东西先自己看看，不然出错了很危险的


Ubuntu我也是刚开始用，之前真的是几乎一点都不会，通过百度谷歌终于学会了点最基本的东西，首先你得安装个Ubuntu，虚拟机或者实体机随意，前者估计性能上会受限制，毕竟N9的固件这么大，处理起来对磁盘要求很高的，我用SSD在处理的时候都会感到卡
第一步，在Ubuntu上安装python环境，这个……详情百度吧，方法貌似很多，我的笨方法就不说了，然后安装附件里的lzo-2.06，这个是一种压缩解压的算法吧，N9的rootfs部分就是基于这种算法的。安装办法：把这个gz包解压，我是直接双击解压的
然后cd进这个目录，执行下面：

    ./configure
    make
    make check
    make test
    make install

就安装成功了，然后针对N9的压缩方式还得加个补丁，再把附件里的python-lzo-1.08解压后终端cd进目录

运行

     make

如果成功的话你就会在该目录新生成的文件夹里面得到一个lzo.so,等会用到，如果中间有错误的话自己谷歌一下吧，我也不会解决，当初我就卡在这个找了好多资料才稀里糊涂的解决了 （2013.10.21日：@(雨后星辰) 说：cannot find -llzo这个错误时的解决办法是因为python-lzo-1.08这个文件中的setup.py这个文件错了，把他第27行的libraries = ["lzo"]改成libraries = ["lzo2"]就好了。已经快一年了，我也不记得什么情况了，如果大家在这里遇到问题的可以试试。）
第二步：安装Ubuntu下的flasher，（附件在本帖末尾）


第三部，进入固件目录，假设固件名为123.bin 那么就
flasher-3.5 -F 123.bin -u

这样就自动把固件切割开来了，硬盘慢的得等会，完了你就能看到里面各个部分的文件了，其中有个最大的rootfs.jffs2

第四步，把刚才得到的lzo.so以及附件里的unlzo.py和sparsify.py放到和rootfs.jffs2一个目录里面去

第五步，执行
   python unlzo.py rootfs.jffs2

如果你前面都对了的话这时候就开始解压缩rootfs文件了，等终端运行完了同一个目录里就对了一个4G大小的rootfs文件，在Ubuntu下看是4.3G。


第六步，获取root权限，终端里
sudo -s
输入密码
这样就是root权限运行了
然后建立一个挂载点
mkdir -p /mnt/n9
再挂载上解压后的文件
mount -o loop rootfs /mnt/n9
这时你去/mnt/n9目录下就看到N9系统目录下的文件了，有点小成就感了吧
接下来就尽你所能修改系统吧
修改完以后 umount /mnt/n9
就行了，你做的修改已经保存下来了


第七步：压缩：在rootfs目录下对rootfs进行压缩回去
python sparsify.py rootfs rootfs.jffs2
等下就压缩好了，新的rootfs.jffs2就是你的成果了，到了这里大概你已经做完一半了，把它放到一个Windows下能读取到的目录

对Linux下的术语什么的我说的不专业，大神们见谅。

另外这个压缩的代码sparsify.py不是很完美，压缩出来偏大，而且基本上压缩完都是1.3G，这个有点受不了啊。希望大神们能够改进一下，原理在unlzo.py里有。不贴出来了



开始写最难写的部分了，最后这部分如果你不熟悉的话是最难搞的了，我写起来也很费劲
我们的基本思路就是把原来固件里的rootfs部分替换掉，再修改几个必要的校验，所以我把rootfs之前的部分截取出来了，名为head，rootfs之后的部分截取出来了，名为tail，大体上先把head粘贴到新文件里，再粘贴rootfs，最后把tail补在后面，就组成了个新文件了

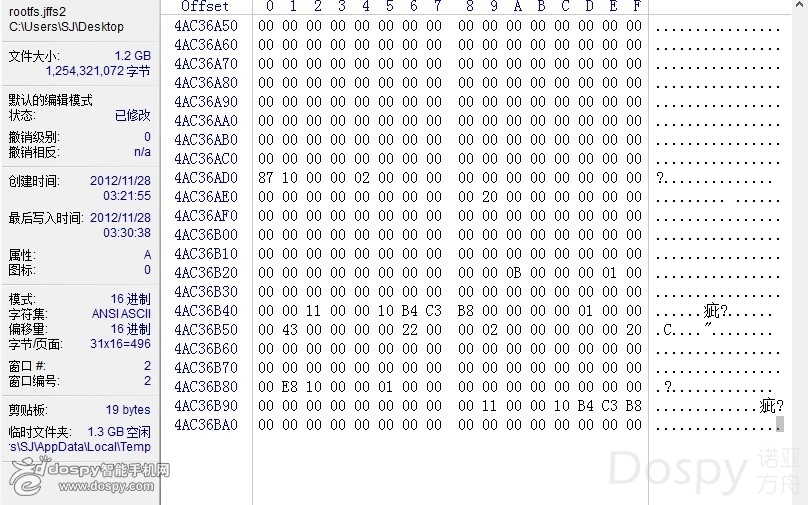

第一步：用winhex打开你的rootfs.jffs2,看一下它有多少个字节，需要把大小填补到512的整数倍

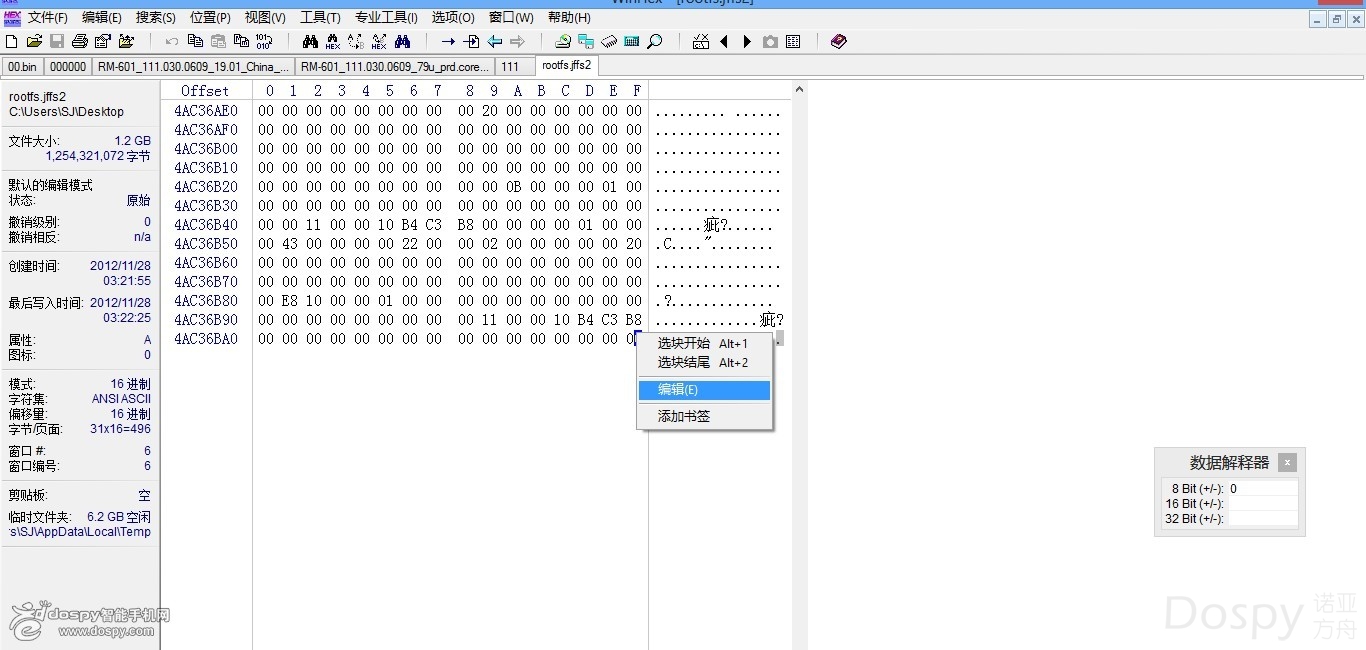

我的是1254321072个字节，需要在最后添加80个FF才能凑够，之所以添加FF是因为官方固件就是填FF的。于是我选中最后一个字节右键编辑，

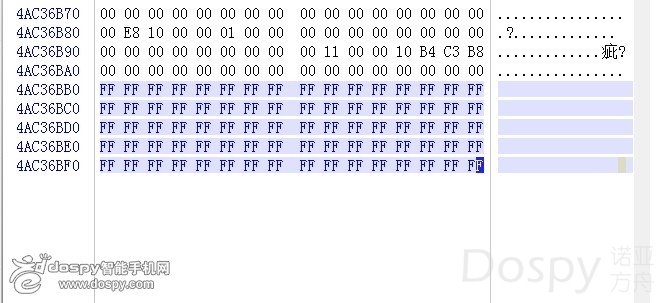

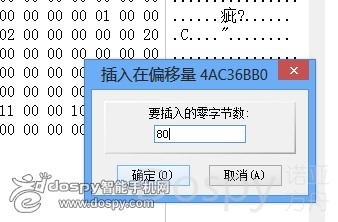

粘贴0字节，粘80个，然后把这80个都改成FF，你看你的需要粘多少就粘多少







粘完了保存下


第二步：打开附件里“奇偶校验”，我们需要算一下整个rootfs的奇偶校验，这个如果有工具就好了，可是我不会写，现在只能借助塞班的 Nokia cooker V3.0 .rar (1.22 MB, 下载次数: 7)

2020-8-31 13:38 上传

点击文件名下载附件

让它来算了，在刚才保存好的rootfs.jffs2文件里CTRL+A全选，然后Ctrl+C复制，在“奇偶校验”文件里面，选中最后一个字节，然后Ctrl+V粘贴到最后，这个需要等等，然后回到rootfs.jffs2里面，看右下角一共有多少个字节大小，这个一定要十六进制的哦


把这个填到“奇偶校验”文件的0xF0B到F0E位置，然后保存文件

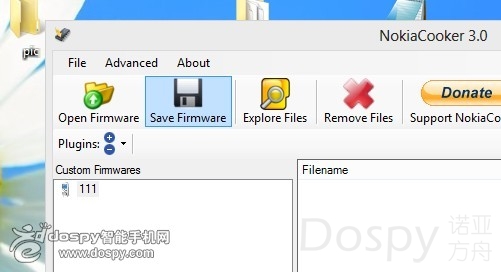

第三步：把奇偶校验这个文件用NokiaCooker打开，等它打开了就直接点保存，Save Firmware




等好大会才能计算完，N9的固件就是太大了。保存好了以后重新用winhex打开奇偶校验这个文件，看0xF08和0xF09两位，记住这两个数字，这就是从第二步开始为了得到的东西，我得到的是7066，注意等会填的时候要写6670，后面文件只要变了这个肯定也会变的，所以每次都要算的

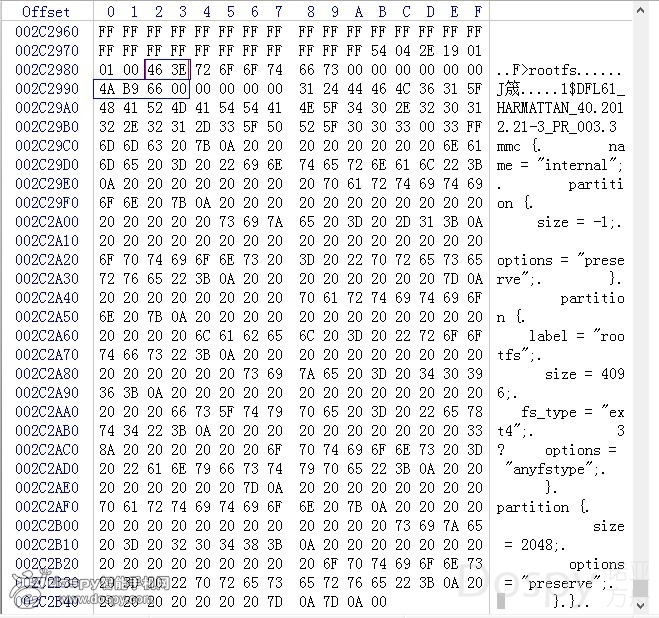

第四步：开始组合固件了，打开head文件，到文件结尾处，看到分区表了么……下面圈出来的就是你刚才得到的校验位和数据大小，填上去，注意校验位要反着写的，大小就是整个rootfs.jffs2的大小，刚才已经看过了，正序填上就行了。

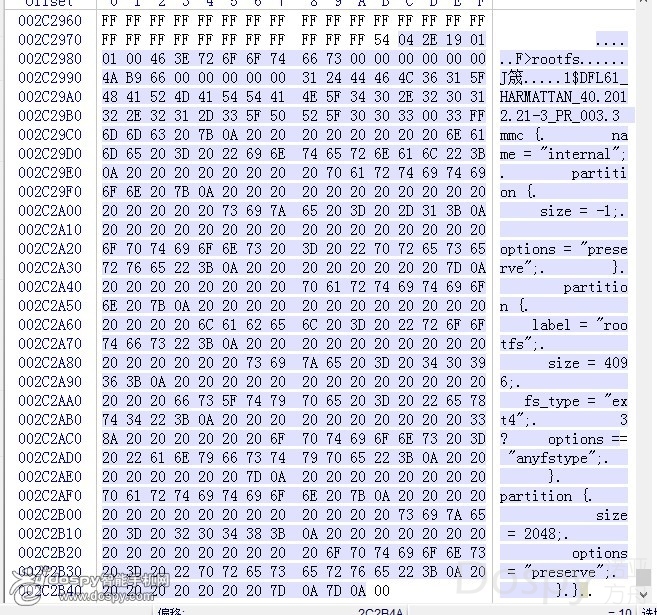

然后从分区表最开始那里54042E19那里，从04开始，往后选中，一直选择到这个head文件倒数第二位，7D0A7D0A那里，只剩下最后一位，





然后Ctrl+F2计算8位哈希值




然后用FF减去得到的结果得到反补值填到最后一位上

第五步：校验修改就这样好了，打开rootfs.jffs2后Ctrl+A 再Ctrl+C再粘贴到head的末端去，一定要选在head的末端！不然光标在哪儿就贴到哪儿了！最后再把tail粘贴到最后的最后，保存就行了。

教程结束



部分工具.zip (640.51 KB, 下载次数: 19)

2020-8-31 13:39 上传

点击文件名下载附件
