诺基亚自带的usb充电线的秘密

复制来的~~~~

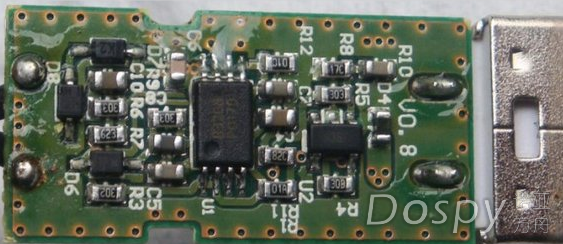

拆机素材

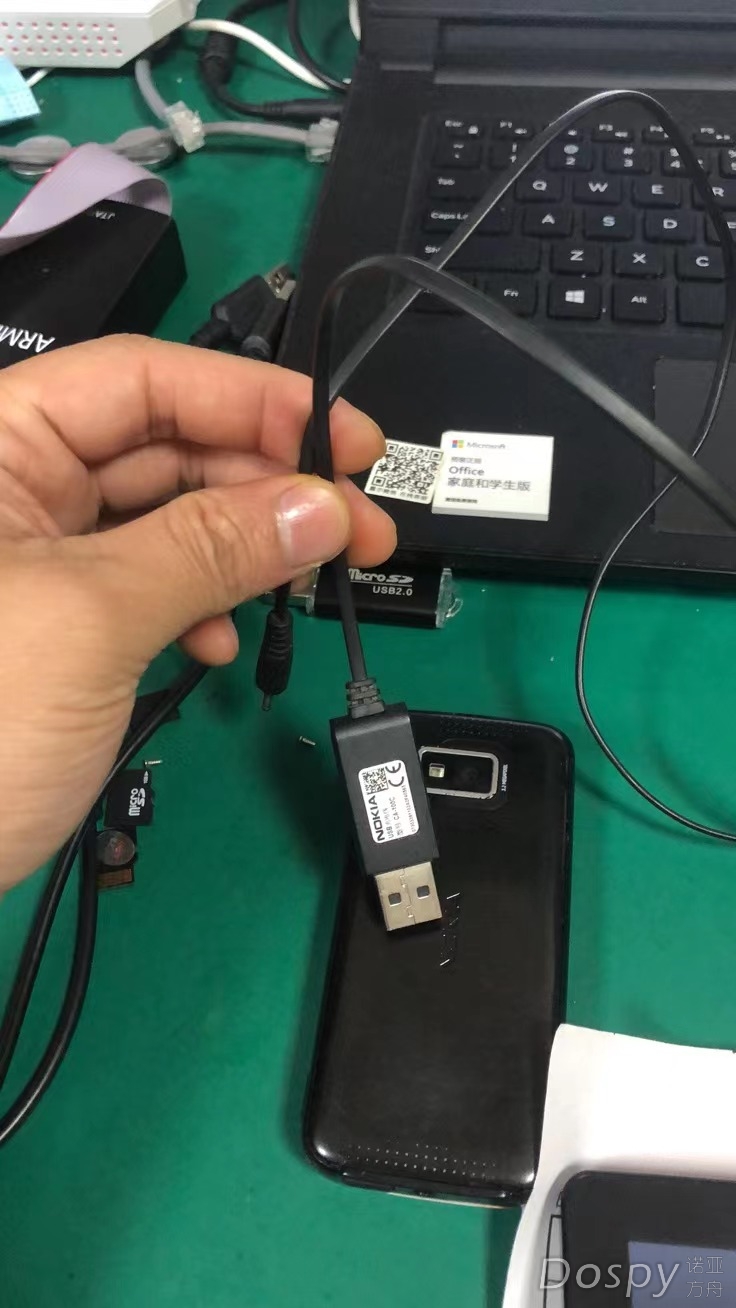

自己的原装线正面l铭牌

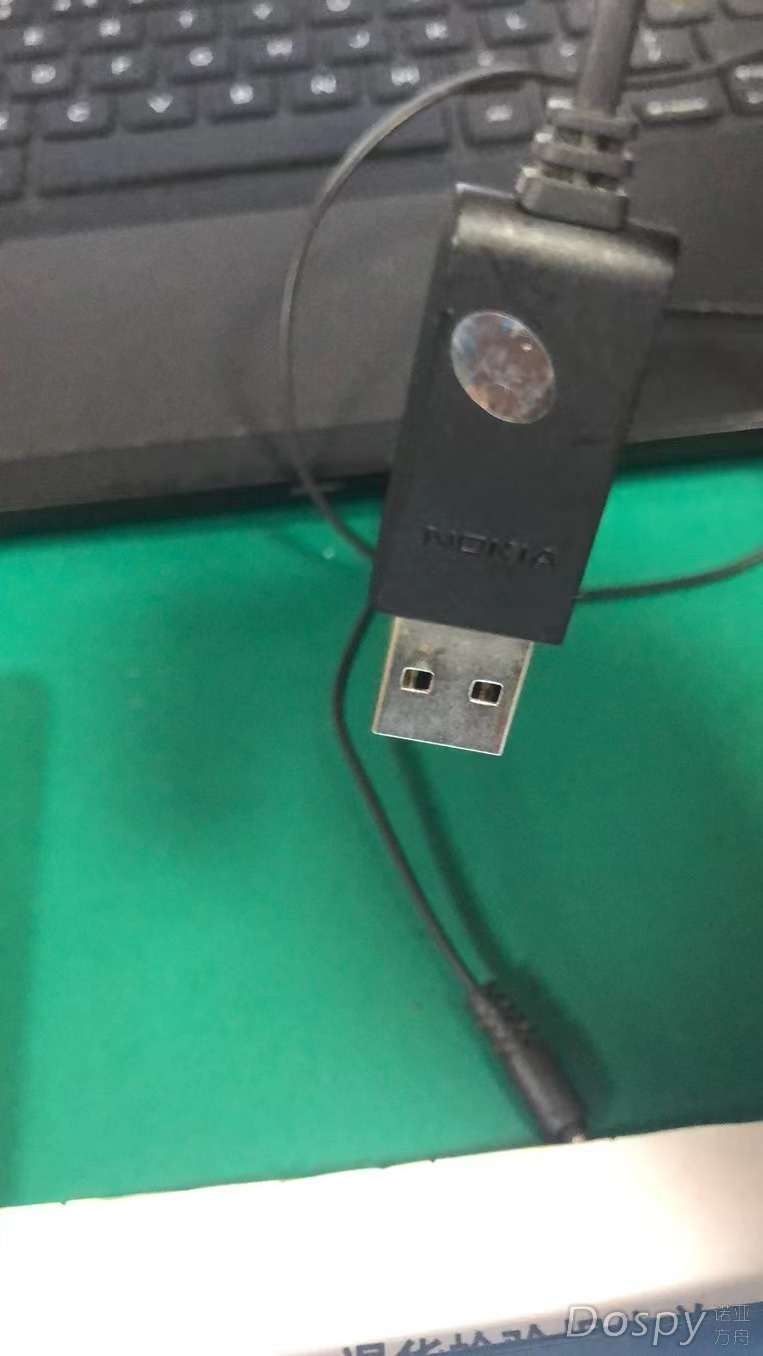

背面logo

带自己原装线logo和拆机素材
有很多人可能并不知道诺基亚Ca100C充电线里面是含有一个升压电路的。
实际上，自从国家规定必须使用USB接口输出的标准充电器之后，
诺基亚使用的图片上面那种小口充电接头都是带一个升压，稳压，稳流芯片的。
通过查阅不完全的资料表明CA100的输入电压可以低到2.5V,高到10V。
（输入电压越高，输入电流越小）输出是恒定的6V-6.2V,电流最大为400ma,
也就是说最大输出功率是2.5W左右。很明显，CA100C起到了一个稳压，稳流的作用。
使用这种芯片的目的有多种：1：因为国家规定所有移动数码产品必须使用带USB接口输出5V的充电器，而且充电器必须还可以接在电脑的USB口上面充电。但是众所周知，诺基亚的手机充电器自古以来就必须使用5.6V以上的电压才能充满。使用这种芯片的充电线，就把任何5V或者5V以上的电压稳定在6.1V左右了，就可以让诺基亚所有手机都可以接在任意USB充电器，或者电脑上面进行充电。 2：诺基亚手机设置有充电保护电路，当充电器向手机输入的电流超过1A时，手机会自动切断充电线的电路输入。这样做的目的是保护电池和手机。假设电池短路，充电器的输出电流会全都通过手机输入到电池两端，那么电池就有爆炸的危险。其次，假设电池未短路，输入电流超过1A势必引起手机芯片过势，会损坏手机。但是市场上那么多USB接口的充电器，有的输出高达2A，怎么办呢？诺基亚过通CA100充电线，进行了限流，不管你的充电器输入是多少A，电流经过CA100后，最高输出的电流只有400ma,保护手机和电池。 所以使用CA100C充电线，是为了让诺基亚手机不仅可以在原装充电器上面充电，还可以在各类山寨充电器，各类不标准的USB接口取电为手机充电。CA100C充电器其实是手机非常重要的一个保护装置，而不仅仅是一个充电线。 CA100C刚推出时，售后的价格要60-80一根，很多人不解，通过上面的分析可以看出其实这个线是非常重要的。
--------------------------------------------下面讲一下为什么诺基亚的充电线输出电压必须在6V左右。我们都知道，一个最简单的充电电路就是一个直流输出的正负极接到另外一个直流被充电的正负极（要求输出端的电压高于被充电端的电压，当两者电压相等时就是不再流电了）。比如我们可以把手机电池的正负极接在可充电镍氢电池的正负极上面就可以为镍氢电池充电。 但实际的充电电路，我们必须对被充电电池给与保护，比如镍氢电池的最大充电电压是1.25V，超过这个电压的话，可以把电池充坏。锂电池的最高充电电压是4.25V，超过这个电压的话，电池就会膨胀起来，失效，甚至爆炸。 还有一个就是防反接，假如用一个锂电池的正极与一个镍氢电池负极相联，锂电池的负极与镍氢电池相联，那么他们就形成了一个环形通路，那就不是充电了，而是加速放电，比单个电池短接更可怕。 最简单的防反接电路是一个二极管就行了，二极管可以防止电流反向。比如太阳能充电板就有一个二极管，约束太阳能板的电流只可以从太阳能板向蓄电池流出，而蓄电池的电流不可以向太阳板流入，以防烧坏太阳能板。 -------------------------------------------------------尝试过摆弄诺基亚的手机的人是知道的，诺基亚手机是非常耐用的，从充电这块就可以看出来。当你用一个输出7V，1A的充电器对诺基亚手机充电时，手机在3秒内就会提示“不可充电“，或“未能充电”。原因就是手机中带有检测电路。假如你把充电线正负反接，输入到诺基亚手机，手机不会有任何提示，就像你没有输入一样。-----------------------很明显他手机中具有检测输入电压，电流，和反向截止的功能电路。这些电路会消耗一定的电压，最简单的一个反向截止的二极管也会有0.3-0.7V的压降。假设输入的电压是5V，除去这个二极管的压降还有4.3V，这个电压刚够给电池充电，其它的如电压检测，电流检测功能根本就没有多余的电压分配过去。实际上，当你接入充电线路时，电压检测，电流检测，反向截止等功能的电路自动就开始工作了，这些电路消耗了一些电压后，余下的电压就用来给电池充电，但很显然，如果输入是5V的话，余下的电压根本不足4.2V，根本充不满电池，如果你碰上一个输出只有4.8V，甚至4.5V的充电器，你根本就无法给电池充电。-----------------------------------按目前形形色色的锂电池充电电路设计来看，一个健全的，完整的，安全的充电电路，输入电压至少需要5.5V。这也是诺基亚的充电线输入为什么是6V的重要原因。================================= 有人会问，为什么其它一些手机，没有这种升压电路，接在电脑USB（输出5V）仍然可以给手机充电？ 以本人的验实来看，目前，中兴，摩托罗拉，还有几乎所有的国产山寨机（三星，苹果，华为等没有实验过），都没有反向截止功能（这个功能最消耗电压）。本人把一台摩托罗拉的手机的充电线反接后进行充电，结果手机电池马上短线，所有数据丢失,幸运的是可恢复保险线自动断开了，没有造成手机主板烧毁。而且使用大流电充电器对手机直接时，最高输入电流可达800多毫安，手机电池马上发热。（大流电充电可以在较短时间内把电池充满，但同时也极为伤害电池）假设此时你手机中装的是一支山寨电池，是否会因为过热而发生爆炸呢？中兴的也是这样，都是没有防反接功能的。 这个实验告诉我们，仅使用5V电压就可以充电的手机，在充电保护这块做得是不太好的。 在中兴和摩托之间，目前摩托罗接做得相对较好，那就是他会检测输入电压，电压超过5.8V就自动关闭了充电电路。（这种检测电路与充电电路是并联的，不消耗充电电压）

学习了！终于知道我用5v1a充电头和山寨充电线为什么总是充不满了

学习了，想起之前找的DC 3.5mm充电线（不含升压模块）和普通的5V输出头 给QD或者6670充电就显示【未充电】
后来测试了很多情况，最后找了个输出是6V的充电头，采用这个DC3.5mm的线可以充电了

我现在还有一根，的确是这样的，那个插头用的时候是会发热的

所以想问一下各位，国内能不能仿造出这样的充电线呢？（感觉不太可能）

Q爱小梦 发表于 2023-7-24 21:56
所以想问一下各位，国内能不能仿造出这样的充电线呢？（感觉不太可能）

我手头上买到了一根和原装长的一模一样的山寨充电线

可乐地盘 发表于 2022-4-16 21:36
学习了，想起之前找的DC 3.5mm充电线（不含升压模块）和普通的5V输出头 给QD或者6670充电就显示【未充电】
...

抱歉想问一下：为什么我充e72i电池用ca-100c老是一直充充不满呢？它就从一格到七格不停循环。用别得数据线插在USB口倒是会充满（停止循环），用别得线或者把电池拆下来用座充充好像也没有满得提示。
