UFS刷机盒对非BB5手机的刷机教程--以N-Gage QD为例

目前论坛内流通的刷机教程都是针对BB5机型的，但对于例如WD2, DCT4等老机型（如7650，N-Gage，3650等）的刷机，却不能使用凤凰刷机软件连接手机直接刷，而是要通过UFS或者JFS，或者其他刷机盒来进行刷机。由于其他类型的刷机盒并不流行，本文将以N-Gage QD手机为例，介绍UFS-3 Tornado刷机盒的刷机流程。


一、准备材料

• UFS-3 Tornado或者更新的Turbo刷机盒一个
• 家用打印机USB接线一根
• 手机对应型号的刷机夹
• 刷机软件（见下方度盘链接）


UFS刷机盒（左为较久版本，只适用于XP系统，右可在Win7或者早期Win10下使用） ... ...

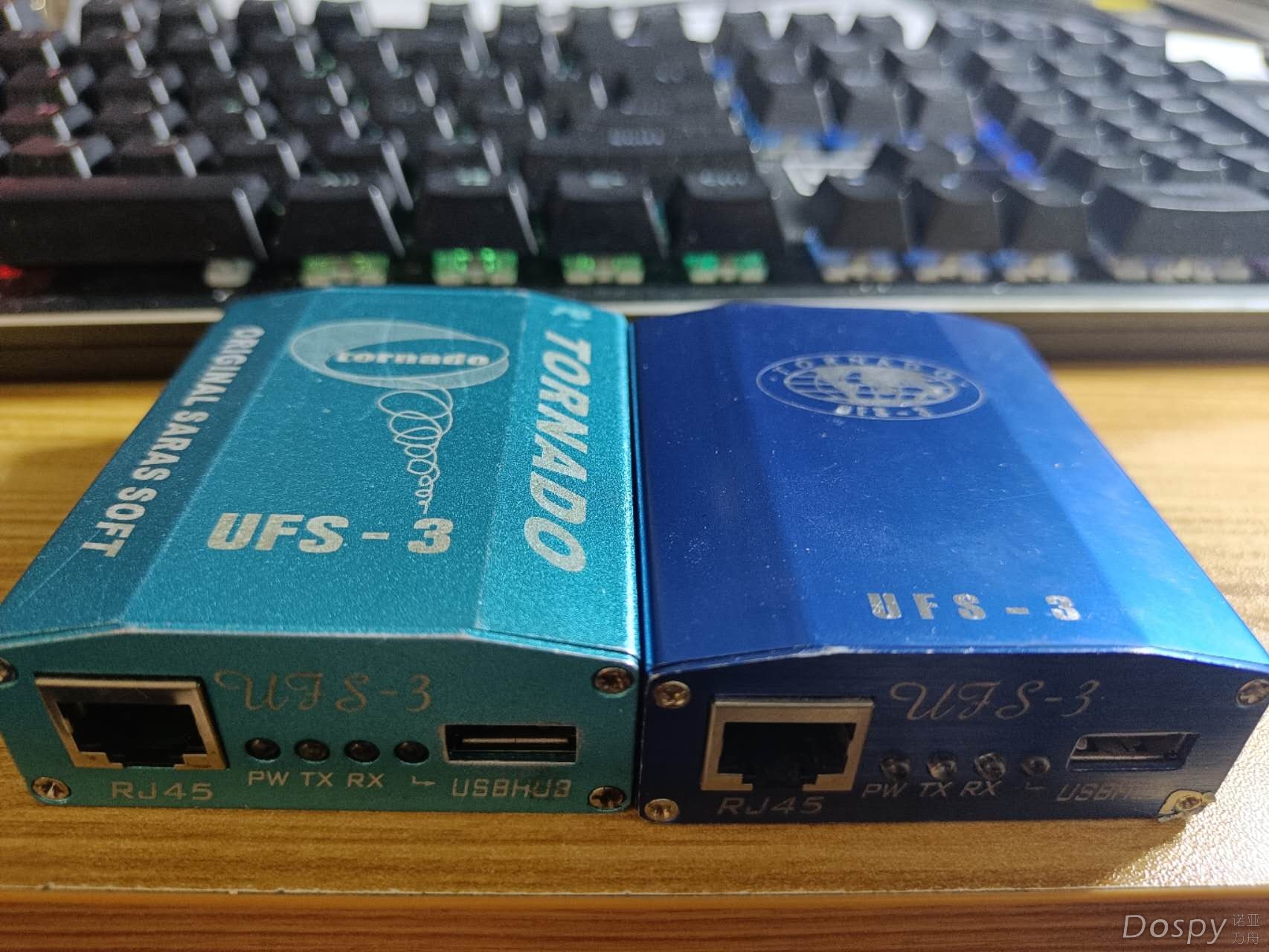

图1：UFS刷机盒（左为较久版本，适用于XP系统，右可用于Win7及更高版本操作系统）

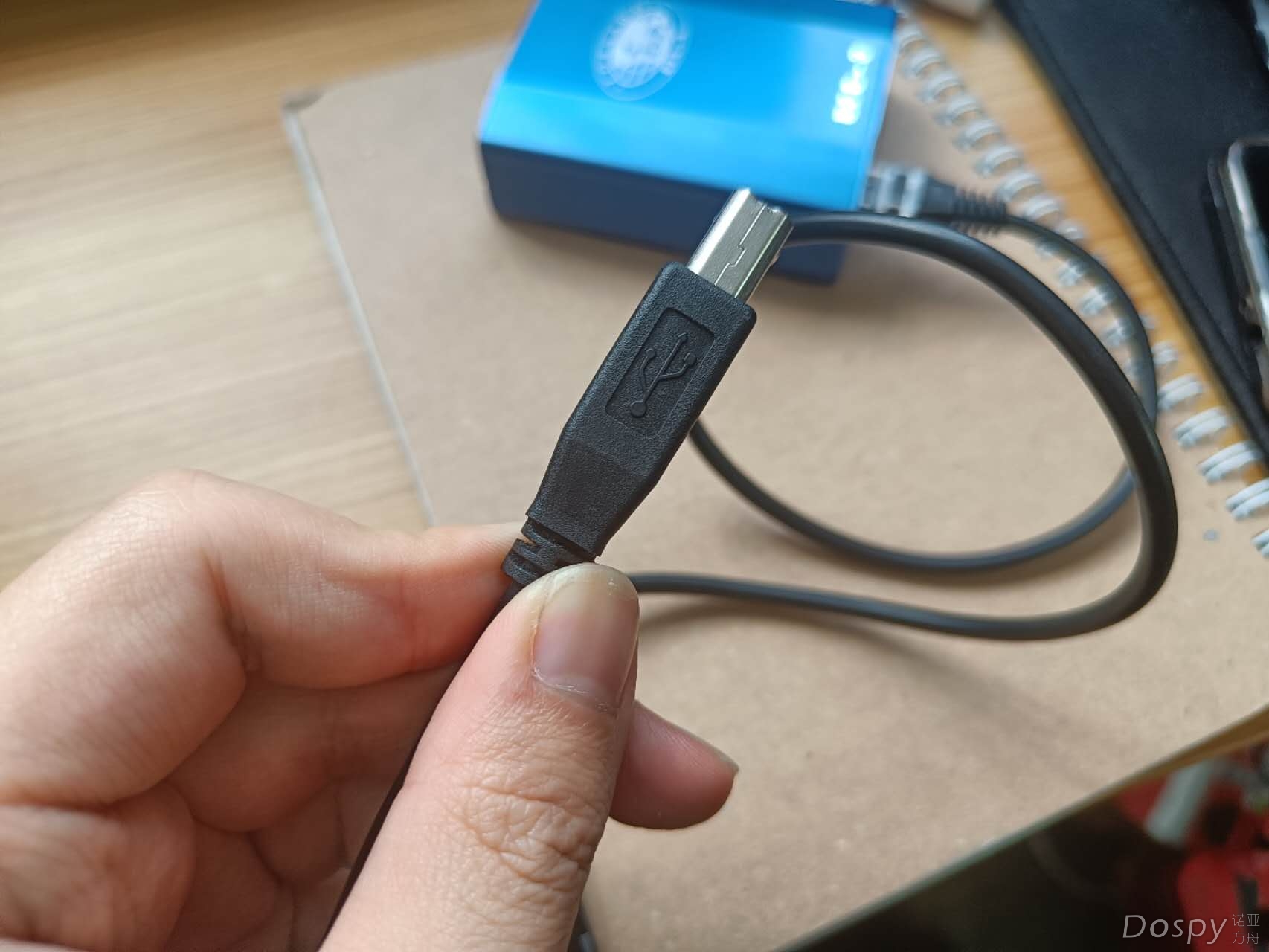

图2：家用打印机线一根，将这一端插入UFS盒背面的对应插口

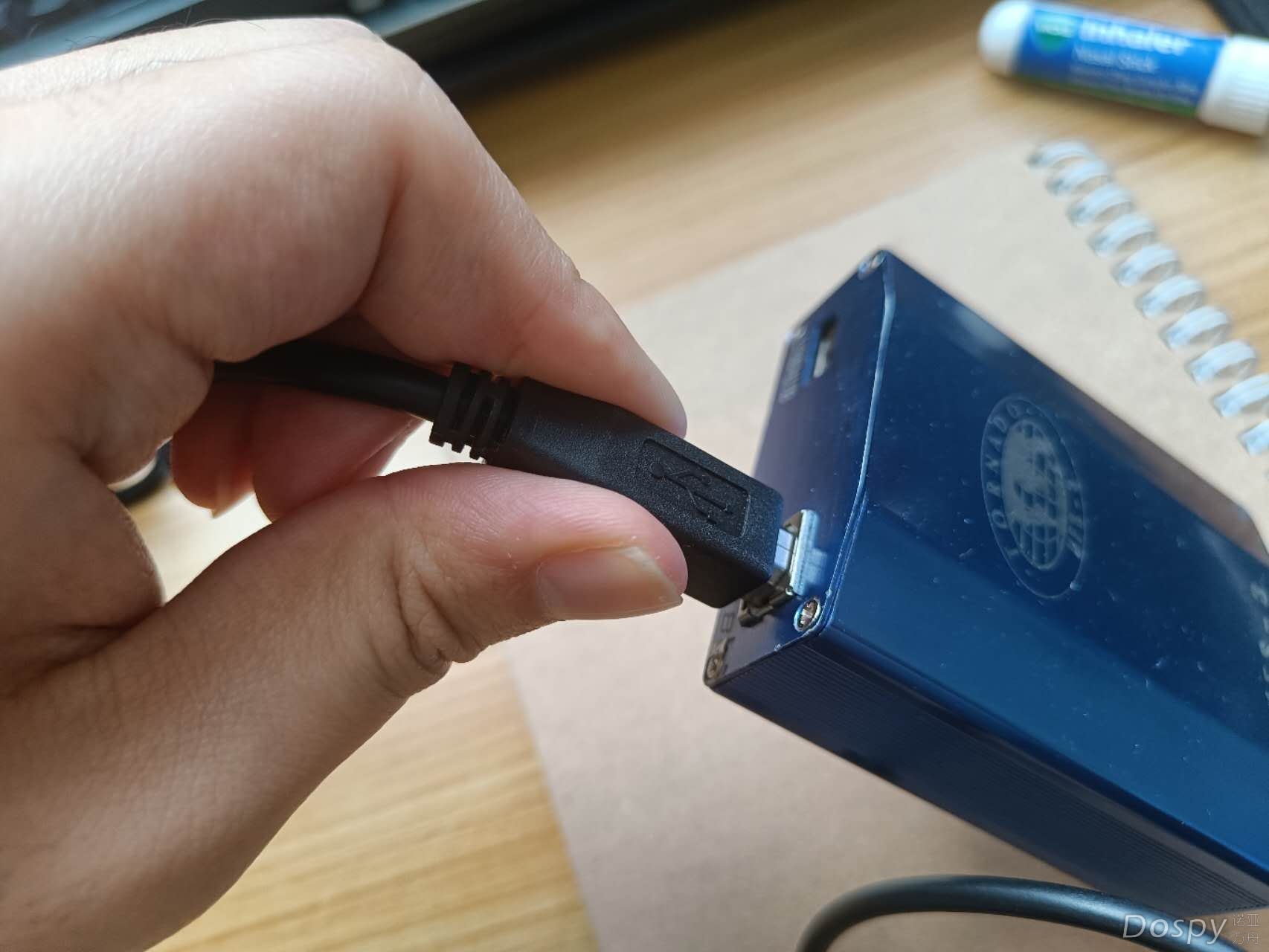

图3：将打印机线插入UFS背面插口，另一端连接电脑USB接口。如盒子工作正常，UFS正面LED灯亮

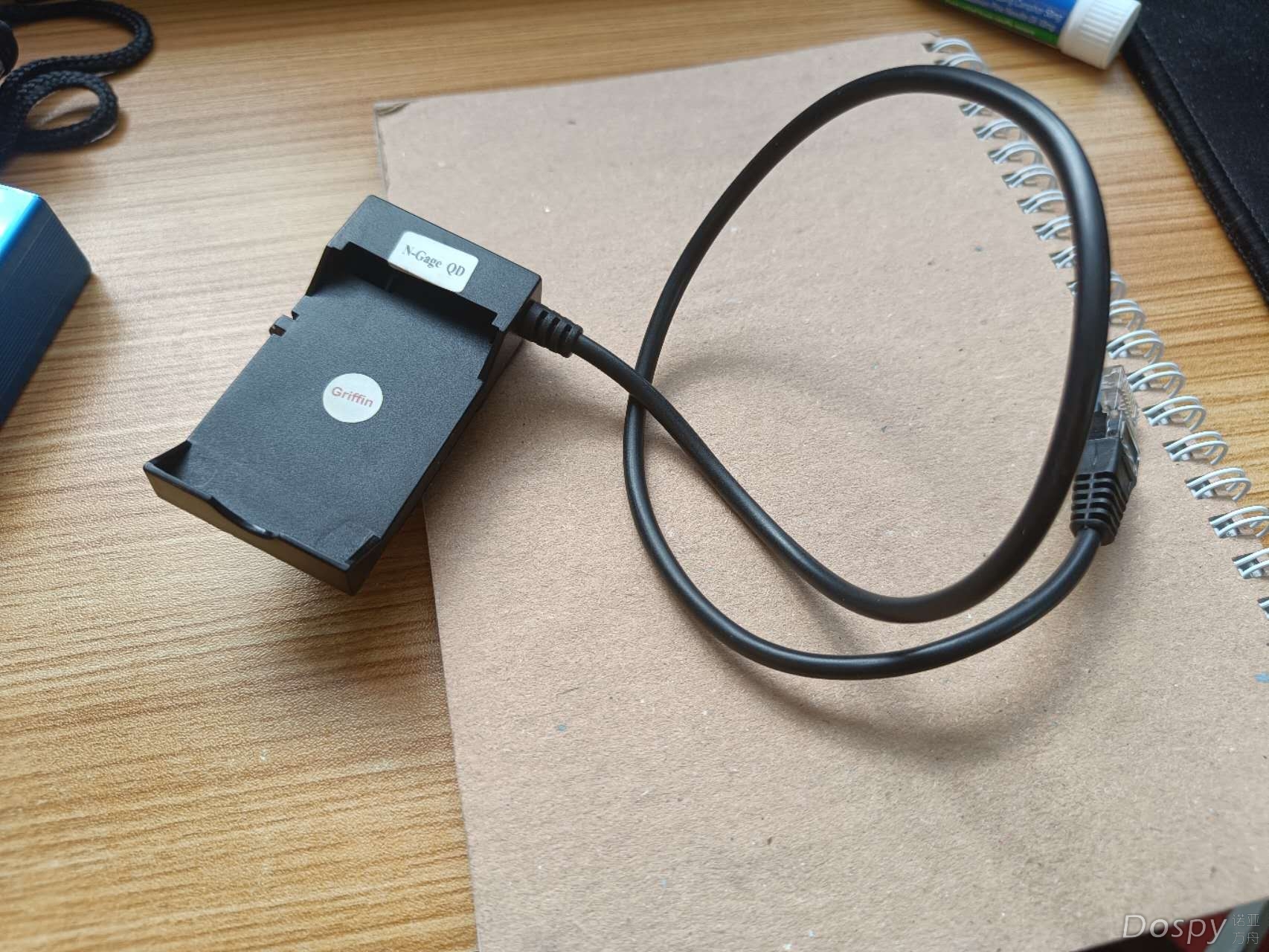

图4：N-Gage QD刷机夹正反面

再按照上述步骤将盒子连接到电脑后，再将手机电池取出，放入刷机夹，听到一声清脆的“咔”声时，说明刷机夹已经插入手机。（这一步非常重要，楼主就是开始没有放好刷机夹，导致软件不能完全识别手机。如果放好的话，图4左的海绵是会在取出后是完全呈扁平状的，不会是图中立体状的。）

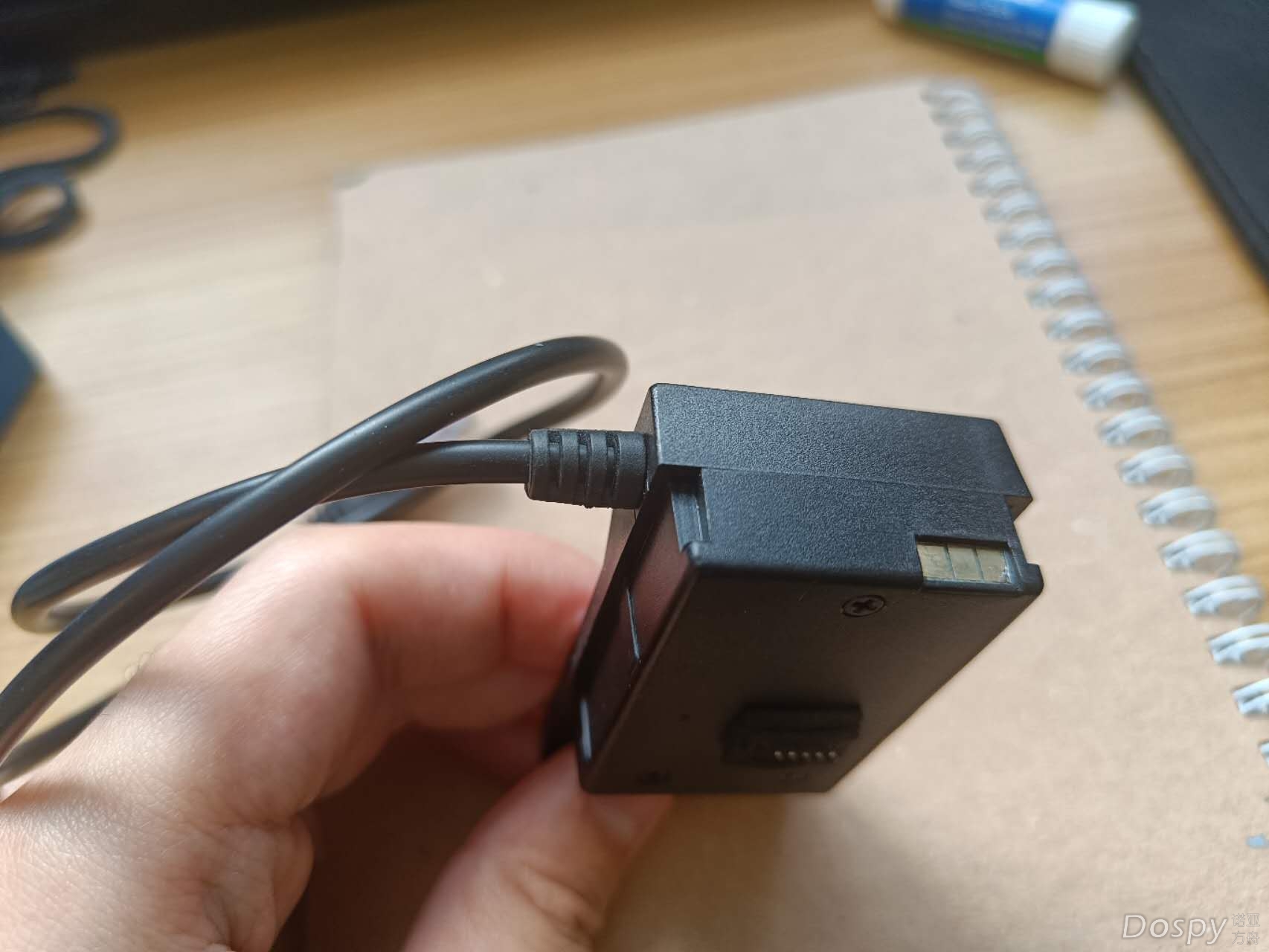

图5：注意到刷机夹侧面是有金属片的，把这一块就像插电池一样，插入手机的电池仓，用力按下，听到咔嚓一声，说明插好了。

之后将刷机夹另一端类似网线接口的插头，插入图1刷机盒的左侧，标注RJ45的插槽中。

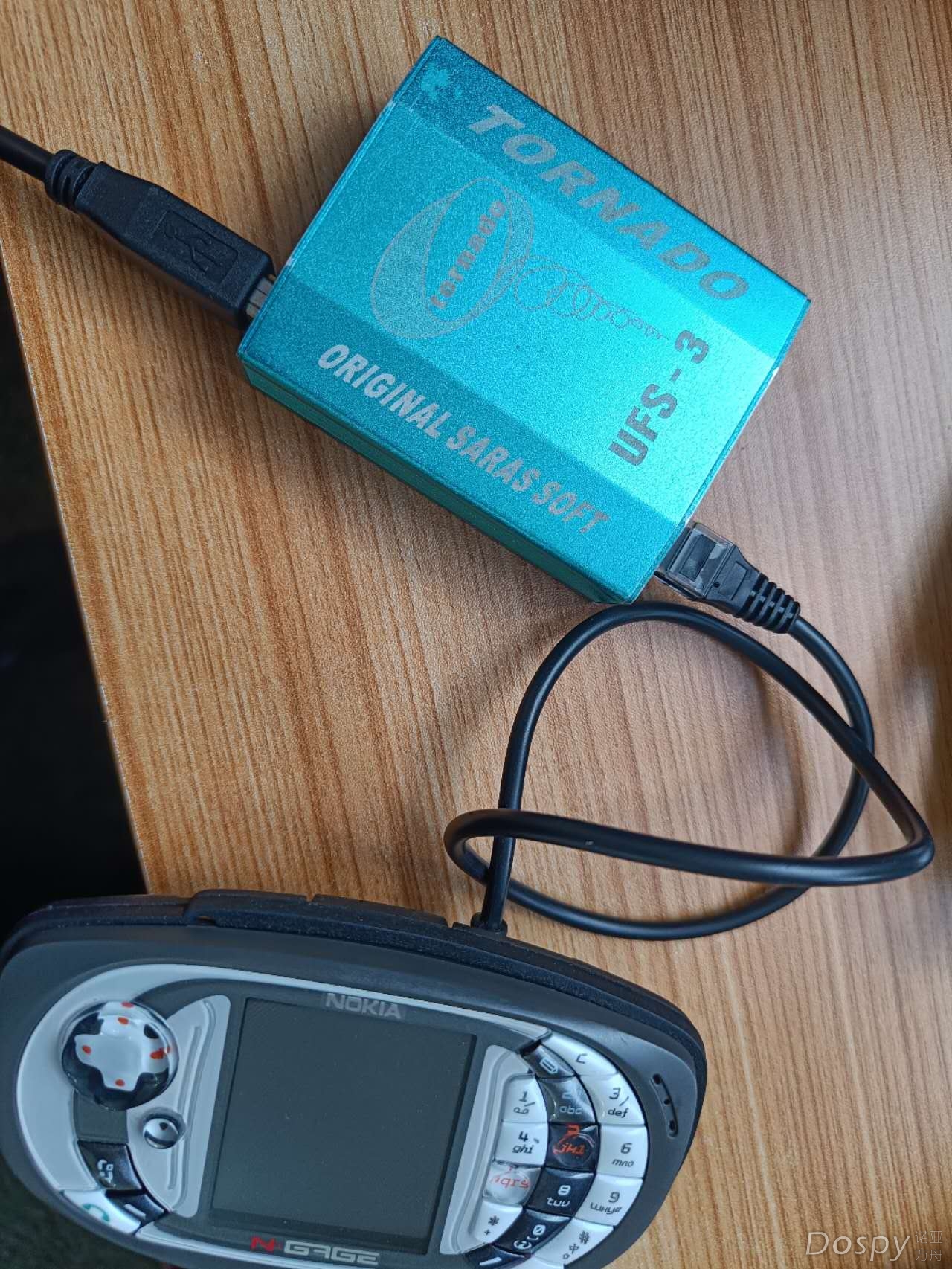

图6：全部插好的刷机盒和刷机夹

如果做到图6所示的样子，硬件准备工作就全部就绪了。

二、驱动和软件安装（Win7及以上版本）

待硬件准备就绪后，下载下方链接中UFS3 PANEL 2.7.0.8的压缩包，里面有三个压缩包。

• Phoenix.rar，将该压缩包解压到C:\Program Files (x86)\Nokia\Phoenix 目录下
• SarasSoft.rar, 将该压缩包解压到C:\Program Files (x86)\SarasSoft 目录下


随后，进入C:\Program Files (x86)\SarasSoft\UFS\UFS_USB_Driver，双击dpinst64.exe（如果你的计算机是64位的话）安装刷机盒的驱动程序。之后解压UFS_PANEL_2708.rar，双击运行里面的同名程序。

或者下载UFS Turbo.rar，进入UFS turbo文件夹，双击Hwk Update Tools，进入后选择Enter，按顺序安装Hwk，Update 1和Update 2。随后，进入UFS turbo文件夹下的ufs drive文件夹，双击dpinst64.exe，安装刷机盒的驱动程序。最后双击UFS_PANEL_2708程序。

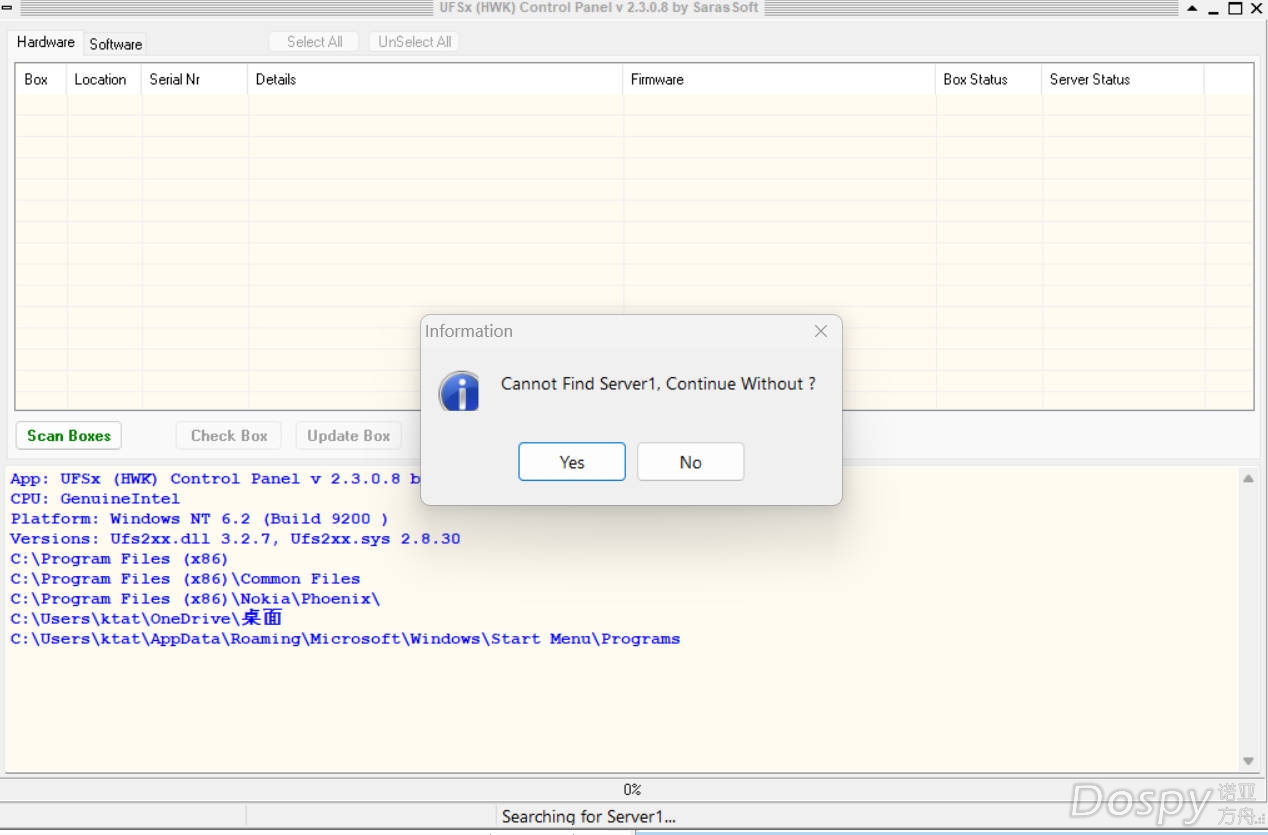

图7：UFS_PANEL_2708

界面如图所示，先选择Yes。随后，按最左侧的绿色Scan Box按钮。上面的列表会出现一个刷机盒。随后按Check box，稍等几十秒，完成后，再按Update Box，给予刷机盒Hwk授权。（注意图一左侧的老旧版本刷机盒不支持该软件，只可以在XP环境下用旧软件刷机，用该软件会报错。）

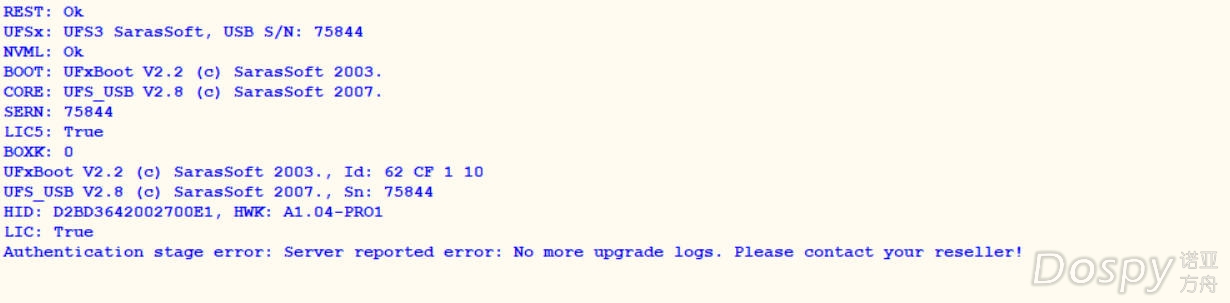

图8：错误提示

理论上，这样操作是没问题的，但我的盒子并无法在Win11和该软件环境下正常工作。这可能是：

• 操作系统版本太高
• 刷机盒不够新（可以买最新的UFS Turbo Infinity盒子试试）
• 软件授权服务器关闭导致的


注意到，在Win7以上版本适用的这个软件，是需要在线授权的。但是现在线上授权的通道已经关闭了，上面给的是离线安装的方法，但楼主的盒子仍然不能正常工作。各位机油可以在Win7环境试一下。

如果上面的步骤都正常的话，接下来，点最上面的software，再按最右边Install/Anth.按钮，整个软件授权就完成了。

随后进入C:\Program Files (x86)\Nokia\Phoenix找到DCTxBB5.exe程序运行即可。

二、驱动和软件安装（XP系统或者XP虚拟机）（推荐！！！）

楼主最后是用Win11环境下VMware虚拟机完成的刷机。而且XP下的刷机软件不需要授权，直接安装使用就可以。楼主安装的是原版Win XP SP2英文版镜像。

首先进入XP虚拟机系统，按照上面所述的方式，在虚拟机中安装驱动程序（进入UFS turbo文件夹下的ufs drive文件夹，双击dpinst64.exe，安装刷机盒的驱动程序。）

随后进入UFS Turbo.rar压缩包，打开old UFS suite, repair tools etc文件夹，在虚拟机中安装UFSx_Support_Suite_Setup_v02.03.00.06。进入安装程序，选择Hwk，之后无脑下一步就可以了。安装完成后，桌面上会出现一系列图标，如下：


图8：虚拟机界面

如图8中回收站下方一系列相同图标的快捷方式所示。此时，在VMWare的窗口右下角，选择到一个类似USB接口的图标，显示UFS3 Saressoft，右击这个图标，选择连接。这样盒子就和虚拟机连接好了。


图9：Vmware右下角

连接好后，双击桌面上的UFS_DCTxBB5图标，就会看到图8的界面。

三、正式刷机

不论是XP还是Win7系统，打开DCTxBB5后，都会是图8界面的造型。

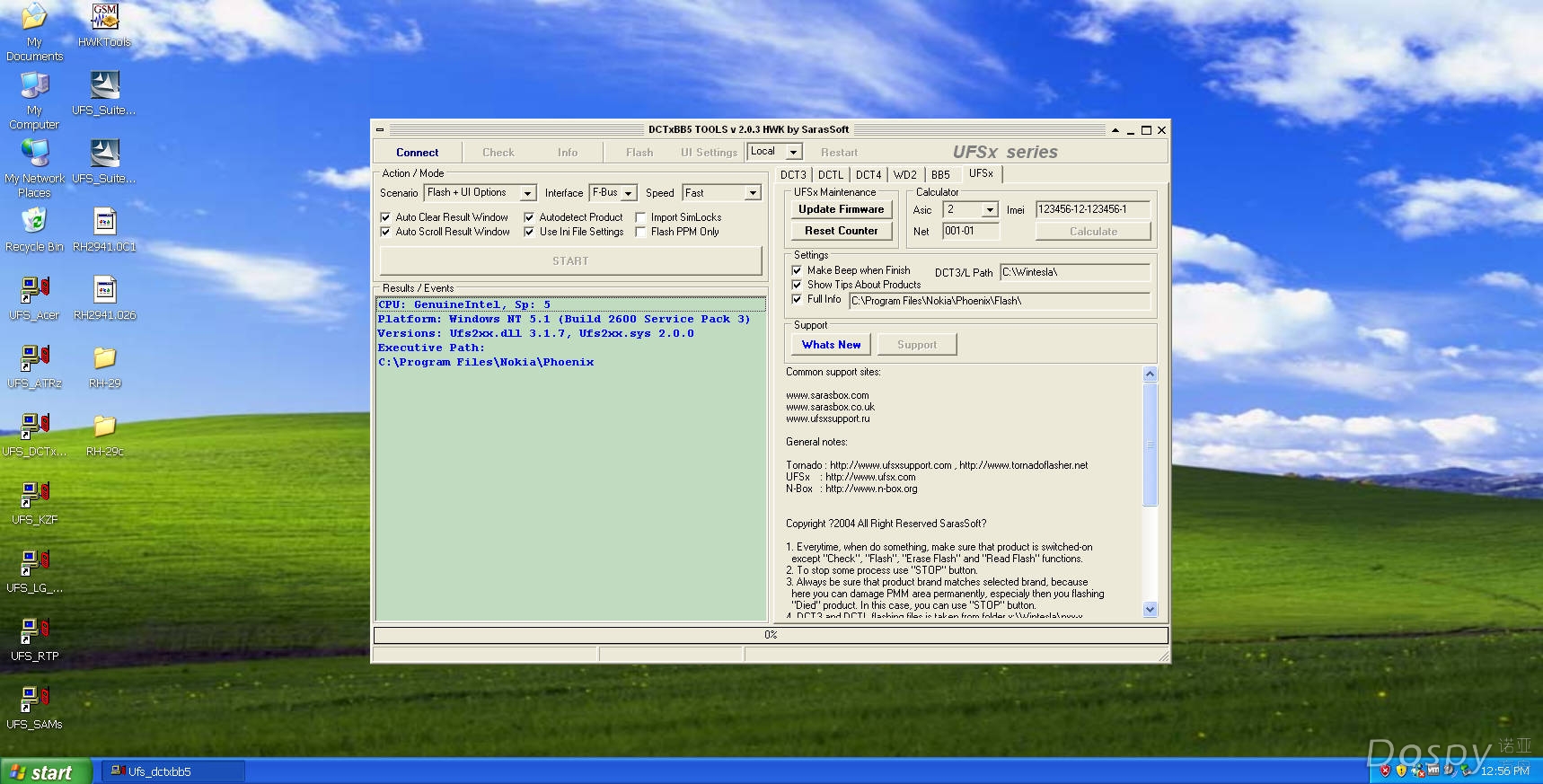

先点击左上角的Connect


图10：Connect

如果出现图10这样的表述，没有报错，说明盒子已经和虚拟机连接好了。

接下来，在右边选择好自己的手机型号（这一步非常重要）。我的手机是N-Gage QD，这个在WD2下面，选择好后点Connect旁边的Check


图11: Check

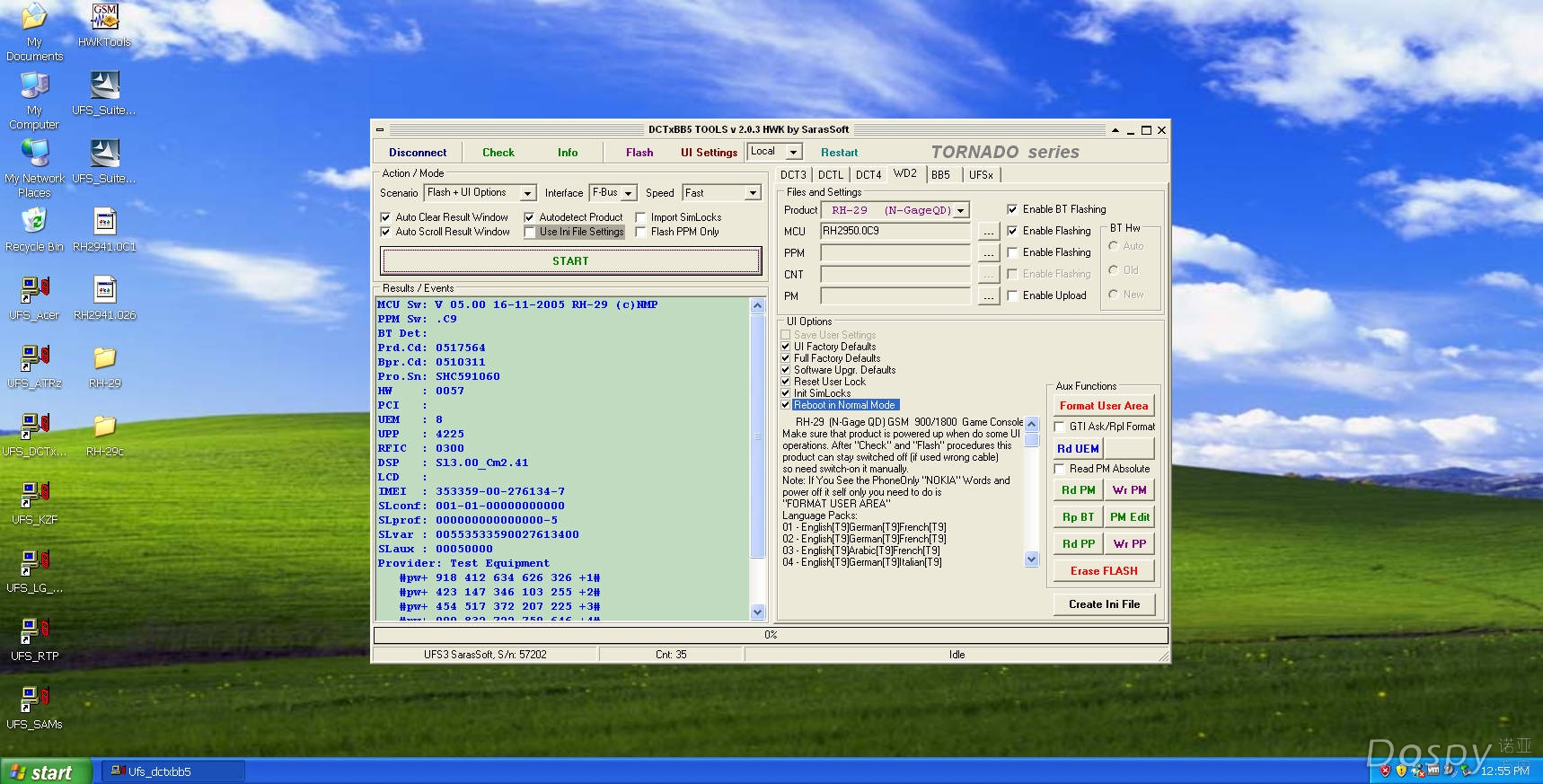

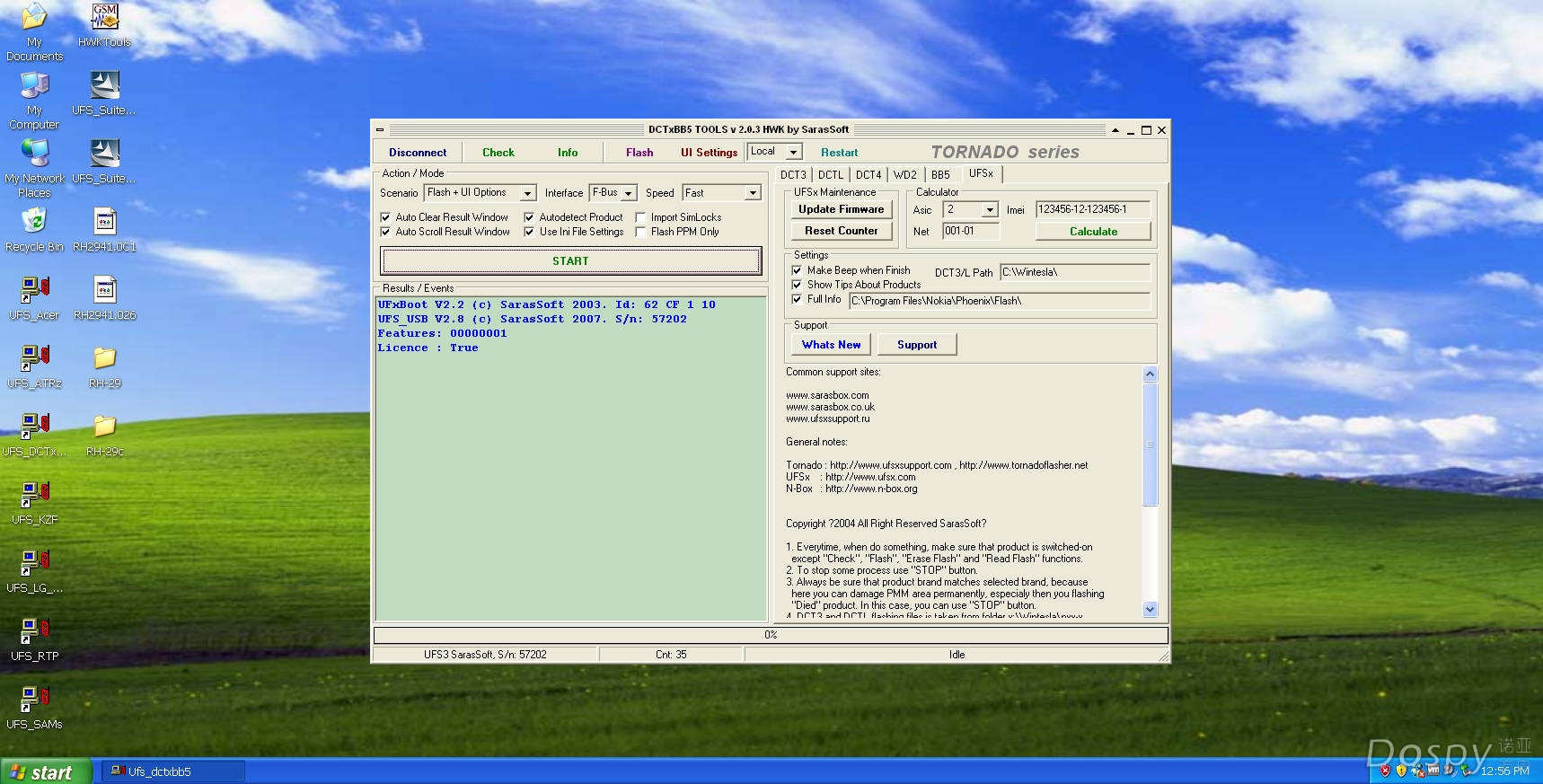

再点击Info，如果出现下面的一系列有关手机的信息，说明手机和盒子的连接也是正常的，这时就可以准备刷机了。


图12：Info

先找到已经下载好的刷机包。我这里用的是@可乐地盘提供的刷机包大全（地址: https://www.dospy.wang/thread-15274-1-1.html）。


随后选择右上角的MCU和PPM，这两个文件位置是根据刷机包的定义来定义的。

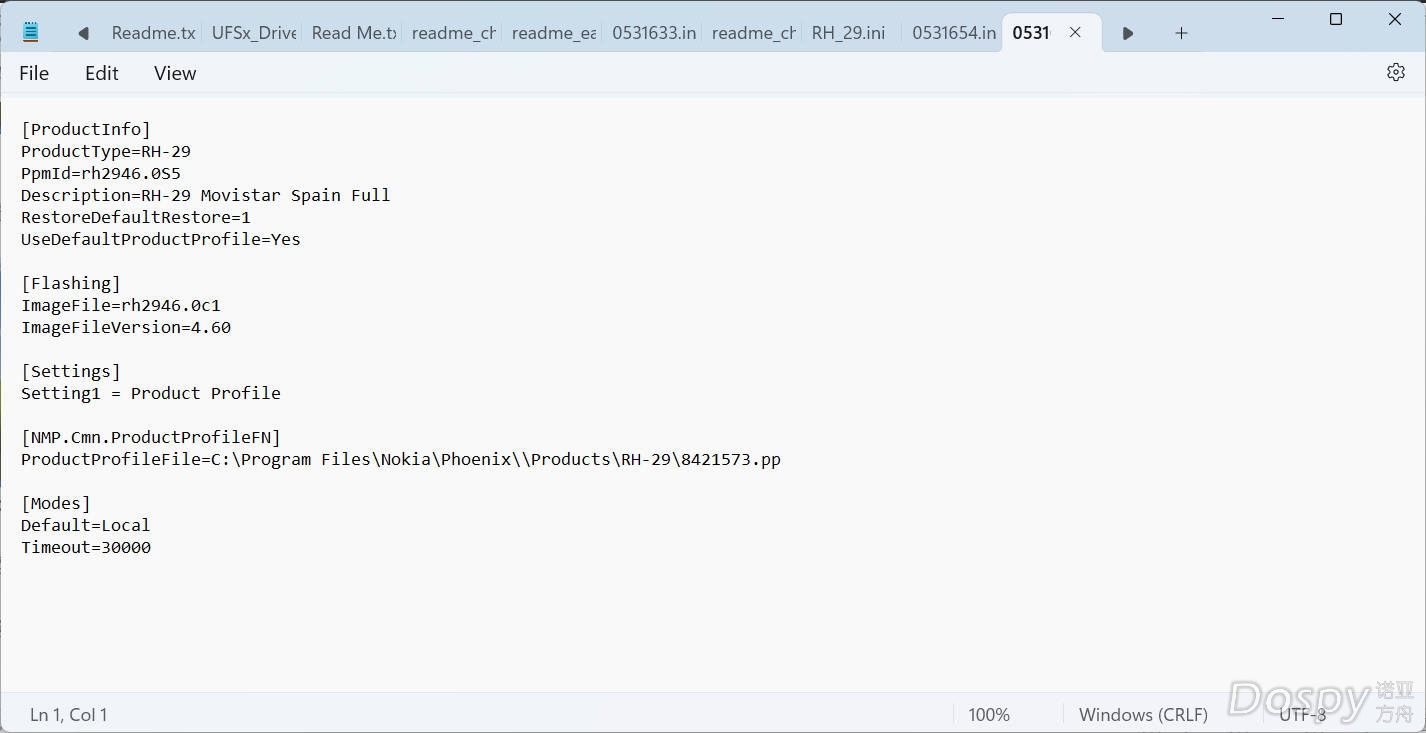

在刷机包中找到一个纯数字.ini（比如123456.ini）的文件，用记事本打开。


图13：刷机包文件

找到第二行的PpmId=xxxx，这个xxxx就对应的刷机包中的PPM文件。第二段中ImageFile=rh2950.0c9，对应的就是rh2950.0c9是MCU文件。
在程序右侧的MCU和PPM位置指定刷机包文件中对应的文件（由于我这个刷机包里面PpmId=什么也没有，PPM这一栏不选），再将下面的方框（UI Factory Defaults等等）全部打勾，一切就准备就绪了。

点击左侧绿色日志上方，长长的Start按钮，刷机就开始了。

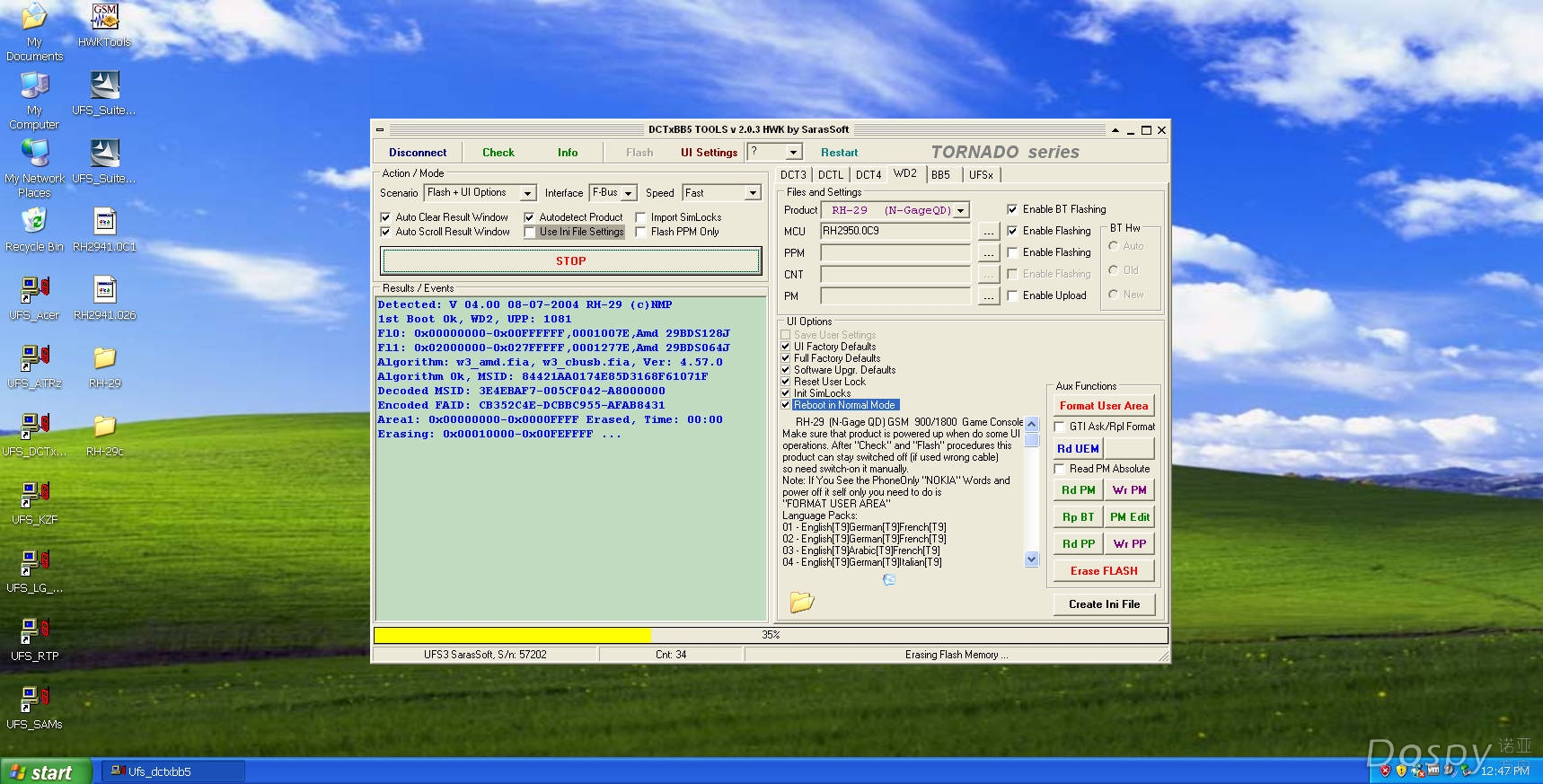

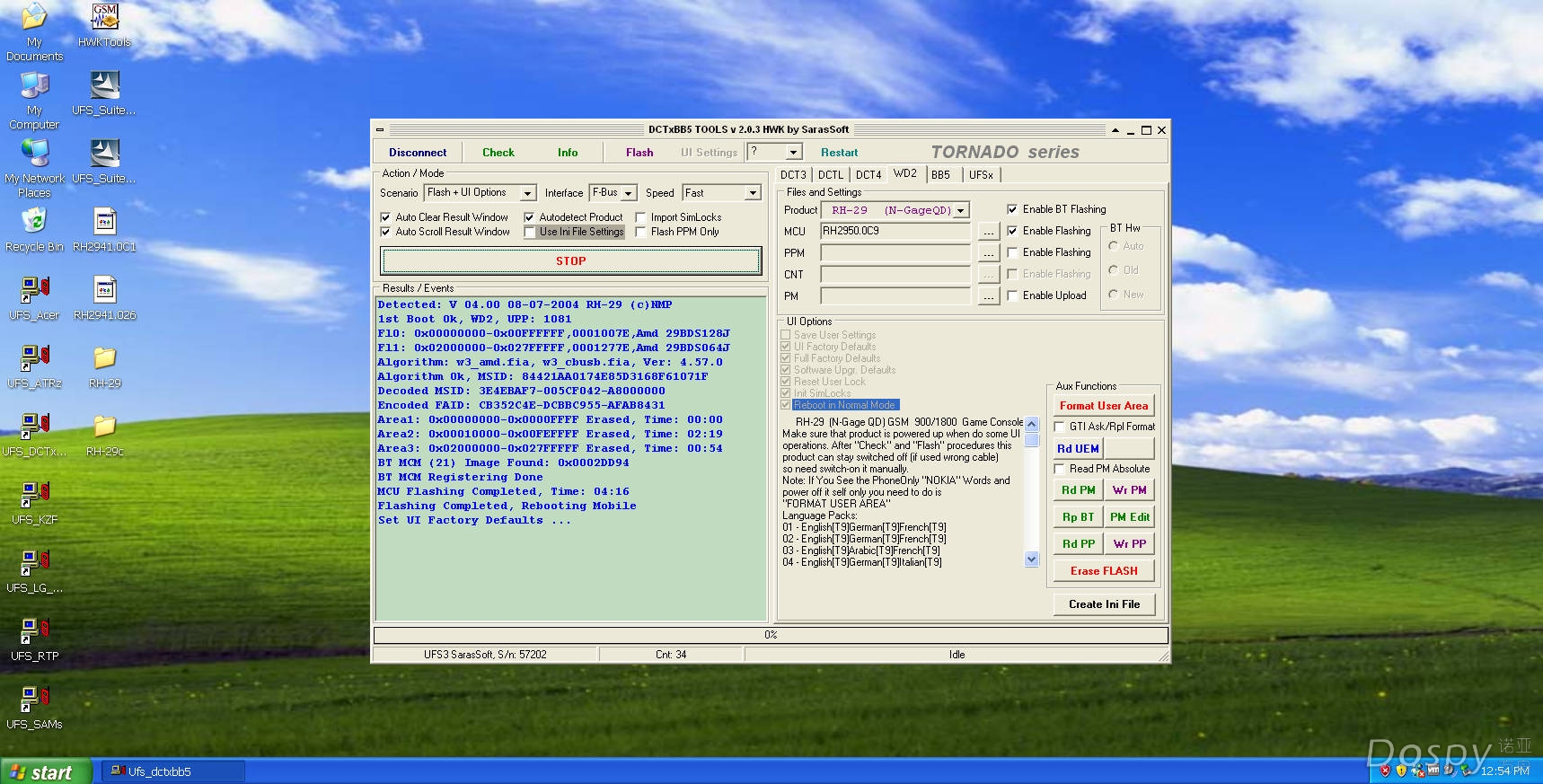

图14：刷机中

等待几分钟后，日志出现All done，就说明刷机完成了。

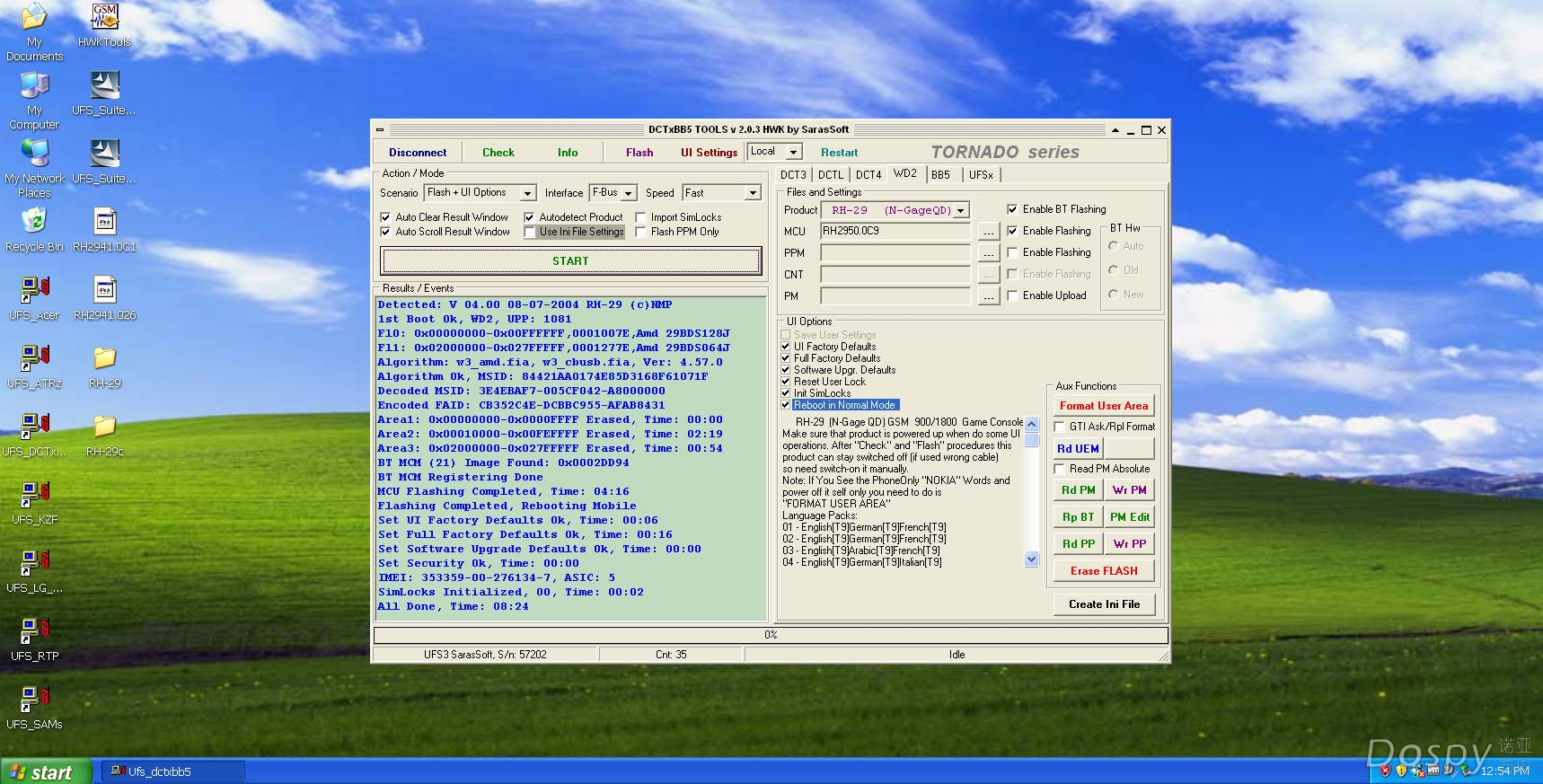

图15：刷机成功

四、总结和后记

整体上还是推荐在XP环境下刷机，出错概率小，不需要授权，软件检查等步骤，即装即用。

关于硬件购买：

楼主坐标英国，UFS刷机盒是在eBay上购买的，价格50-100英镑不等。由于英国皇家邮政第一次还把一个刷机盒寄丢了，不得已只能用这两个旧的盒子代替。这两个盒子，都是在ebay买的，其中一个是那个寄丢的卖家把他的另一个盒子寄给我的。国内暂不清楚在哪里能买到。外网上有一个针对NG和QD手机WSOD（白屏死机）问题，手工制作ufs刷机盒替代品的教程，但太过复杂没用试过。X迪上也有大佬尝试手工制作过，但我不清楚制作的流程，感觉还是很复杂的。

刷机夹是从西班牙一个通讯公司买的，波兰的一家通讯公司和美国的一家公司也有库存，楼主专门打电话问过。

他们的网址分别是：
https://www.movitelonline.com （我买的这家，他们找货大约花费了一周，邮寄也由于英国海关近期比较繁忙耽误了几天。从下单到收到总共花费两个多礼拜，价格30欧元左右。邮寄到中国的时间可能更长）
gsm-support.net 波兰的通讯公司，电话是+48 608107455，英语好的机油可以直接打电话问一下需要的刷机夹的库存。
cellcorner.com 美国的通讯公司，N-gage QD的库存还有
https://multi-com.eu 另一家波兰的通讯公司。邮费是最便宜的，但是目前似乎需要购买125欧元以上的货物才对欧洲共同市场以外的国家发货。目前不对英国（除北爱尔兰以外）的小额货物发货。（注：按照去年夏天新通过的北爱尔兰贸易条约，北爱尔兰仍然属于欧洲共同市场的一部分。但欧洲的货物进入英格兰，苏格兰和威尔士时，则需要通过海关。）

N-gage QD 刷机包的选择：

目前市面上流行的刷机包有这样几个版本：

• 亚太4.15（v4.15 APAC）
• 欧洲4.10版本 （这个用英语搜索QD刷机包会高频出现）
• 欧洲4.60版本 （西班牙一家通讯运行商的定制版，可以随后调成英文使用）
• 中国移动定制5.00版本 （我选择的版本，@可乐地盘的刷机包大全里面也有）


这里推荐欧洲4.60版本（如果机油只装英语和欧洲语言的游戏和应用，该版本完全不支持中文）或者中国移动定制5.00版本。因为这两个版本是目前唯一支持三键格机的版本。

如果QD出现错误不能开机的话，这两个版本的QD是可以在关机状态下，按住“通话键”+“星号*”+"3"和电源，直接硬格机的。其他版本都没有这个功能，只能在正常开机的状态下用*#7370#来硬格机。这意味着如果机油刷别的版本后，QD出现白屏死机问题不能进入系统，就只能刷机解决了。

刷机教程提及的软件在下方：
